格力電器生產車間自動化系統防雷方案
科安技術 2018-08-28 4593
一、雷電災害分析
結合現場環境，科安技術認為該系統處于室內，直擊雷難以對室內設備造成破壞，但雷電電磁脈沖，即感應雷對室內設備造成損壞概率很大。該系統處于LPZ1區，雷電電磁脈沖極易對線路造成干擾，線路會感應到過電流，感應雷電流會沿著線路入侵到生產設備內、交換機或其他用電設備，導致設備損壞，生產中斷，甚至人員傷亡，因此防護重點是室內電源、計算機網絡、RS485等線路。
3、RS485信號：通訊管理機、電表的三芯線路RS485信號，（2路脈沖信號，1路地線）
二、格力生產車間自動化系統防雷方案
本方案首先需要在UPS 380V市電前端安裝科安III級交流SPD，40kA電源電涌保護器，保護所有UPS極其后端電線路。最大通流容量可達40kA，380VAC，遠程告警。
2、生產線與交換機之間通訊線路防護
生產線與交換機之間通過計算機網絡進行通信，因此需要在兩側加裝科安網絡信號防雷器，1000M，5kA，以此來防護兩側端口。交換機一側需要配備24口網絡信號電涌保護器，機架式安裝，高1U，生產線一側配備單口網絡信號電涌保護器。
三、電涌保護保護方案示意圖

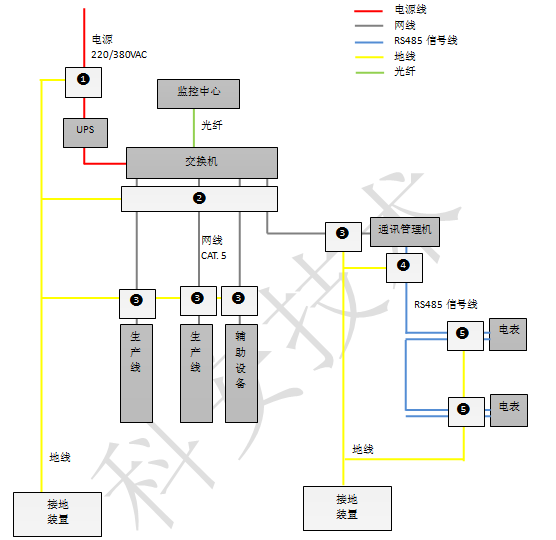

根據現場情況，電涌保護器按照圖示安裝，特別需要注意的是電涌保護器務必接地。
?控制信號電涌保護器（單路）
注意事項：
