I級交流電源防雷器/SPD(25~50kA)
所屬類別： I級電源電涌保護器

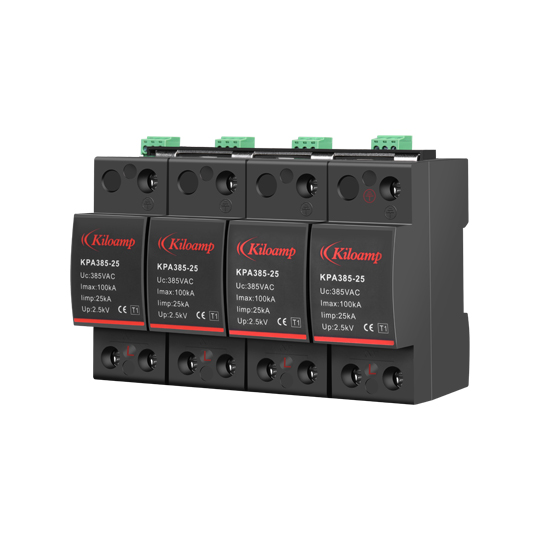

產品名稱：科安技術Ⅰ級交流電源電涌保護器（SPD）
產品型號：KPA385-50、KPA385-25
試驗類型：Ⅰ類試驗（T1）
防雷保護等級：建筑物低壓配電系統第一級防雷保護（B級）
雷電防護區：LPZ0A、LPZ0B與LPZ1邊界
雷電沖擊電流Limp：25kA~50kA(10/350μs)
適用的供電系統類型：TN-S、TN-C-S、TT、IT
安裝位置：建筑物低壓總配電箱（電氣裝置的電源進戶處）
安裝方式：DIN 35mm標準導軌
GB 18802.1-2011《低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法》
IEC 61643-11-2011《Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD》
科安Ⅰ級交流電源電涌保護器（SPD）主要用于配電系統一級防護（可通過10/350μs波形的電流沖擊），保護電氣電子設備免受雷電電磁脈沖感應電壓、操作瞬態和諧振（<100μs）過電壓的影響，廣泛應用于通信設備、電氣、電器、電力設備、安防監控、交通、工控、航空等領域電源保護?？瓢布夹g(shù)KPA385-25/KPA385-50系列產品采用模塊化設計、溫控?cái)嗦芳夹g(shù)、火花間隙技術等，實現過流保護、瞬間動作、及時脫扣，可有效避免火災及防止浪涌對系統或設備造成永久性損害或瞬間中斷等危害，提高配電系統的安全性和穩定性。

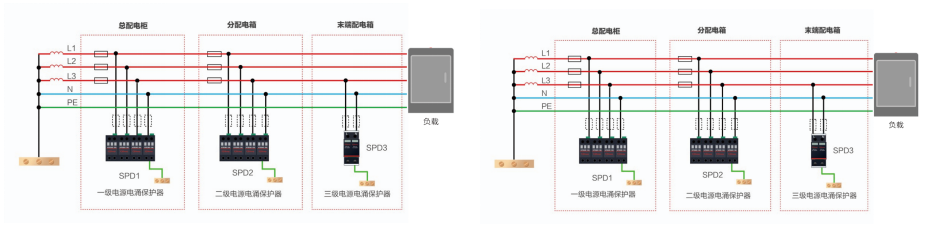

1、必須在斷電情況下進行安裝，分別將防雷器與斷路器固定在導軌上，將L、N、PE等按照?qǐng)D示進行連接。
2、定期檢查防雷器工作狀態，一旦產品失效或損壞請及時更換。

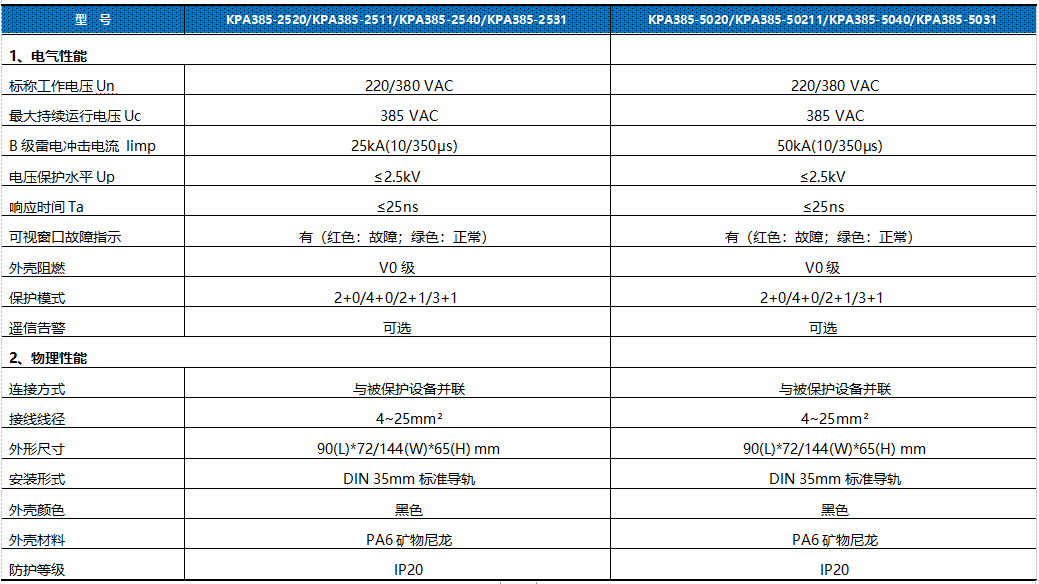

| 型號 | KPA385-5031R | KPA385-5011R | KPA385-5040R | KPA385-5020R | |
| 電氣性能 | 標稱工作電壓Un | 380VAC | 220VAC | 380VAC | 220VAC |
| 最大持續運行電壓Uc | 385VAC | ||||
| 防雷性能 | 標稱放電電流In | 25kA（10/350μs） | |||
| 最大放電電流Imax | 50kA（10/350μs） | ||||
| 電壓保護水平Up | 1500V（20kA,10/350μs）） | ||||
| 響應時間Ta | ≤25ns | ||||
| 保護模式 | L1/L2/L3-N,N-PE | L-N,N-PE | L1/L2/L3/N-PE | L/N-PE | |
| 物理性能 | 外形尺寸 | 90*144*65mm | 90*72*65mm | 90*144*65mm | 90*72*65mm |
| 安裝形式 | DIN 35mm標準導軌 | ||||
| 接線方式 | 并聯 | ||||
| 接線線徑 | 4~25mm2 | ||||
| 外殼材料 | PBT V0 | ||||
| 外殼防護等級 | TP20 | ||||
